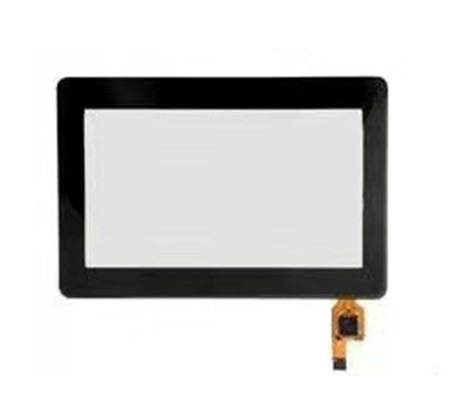

电容式触摸屏
电容式触摸屏

工作原理:
当手指接触到触摸屏面板时,在手指、面板和ITO层之间就形成了一个电容,一旦手指接近玻璃表面,手指与X轴或Y轴电极形成新的电场,让局部的电容变化,控制器就会依据电容变化来判断位置,按照顺序扫描菱形条的时候,位于手指下方的菱形条的电容值将是最大的,其他的菱形条的电容会距离手指越远越小。这样通过一次X方向菱形条的扫描就能够得出手指在X方向的哪根菱形条下;同样,通过Y方向菱形条的扫描就能够得出手指在Y方向哪根菱形条下。扫描后的数据经过对每根菱形条的加权计算就能够得出手指所在位置的精确值


Product Details

技术参数和规格:

供电电压:

2.8V~5.5V DC

表面硬度:≥6H(钢化玻璃面板)

  ≥3H (PET面板)

输入方式:导电金属笔或者手指

寿命:点击划线≥1亿次

触摸响应时间:5~15ms

操作压力:电容感应,无需操作压力

分辨率:最大4096*4096

操作温度: -40°C ~ +85°C

触点数量:最大可支持10点

储存温度:-40°C ~+90°C

面板种类:

普通玻璃,化学强化玻璃,钢化玻璃,PC板,亚克力板,PET

玻璃厚度:0.55/0.7/1.1/1.8/2.0/3.0mm

PET厚度:0.188mm,0.25mm

PC板、亚克力板根据需要厚度不等

Sensor玻璃可做厚度:0.55/0.7/1.1mm

Sensor Film厚度:0.125mm

OCA厚度:0.125/0.175/0.2mm

LOCA厚度:0.15mm

支持操作系统:

Android,Linux,Win7,Win8,WinCE,单片机

通讯接口类型:

IIC、USB、RS232

通信电压1.8V、3.3V、5V

工作电流:2.5~14mA

睡眠电流:小于0.2mA

抗干扰能力(整机打静电):

接触放电±12KV  间隙放电 ±25KV

光学参数:透光率 ≥90%、雾化度≤3% 、清晰度   ≥98%
